Corriente de Diseño (Id)

Calcula la corriente nominal de un circuito a partir de la potencia. Base para seleccionar conductor y protección.

Monofásico: Id = P / (V × cos φ) | Bifásico: Id = P / (V × cos φ) | Trifásico: Id = P / (√3 × V_LL × cos φ)

Sistema eléctrico

Potencia total

1 HP = 745.7 W · 1 CV = 735.5 W · kVA = potencia aparente · kvar = reactiva

Tensión (V) — se actualiza según sistema

Factor de potencia (cos φ) Resistivo puro = 1.0 | Motores ≈ 0.80–0.90 | Iluminación ≈ 0.95

Carga con motor (×1.25 NEC 430.22) Marca esta casilla si la carga incluye motores eléctricos — se aplica factor 1.25 sobre Id

Id = P / (V × cos φ)

REFERENCIA — Tensiones Bolivia (ELFEC)

Sistema	Tensión	Polos	Uso
Monofásico	220 V L-N	Unipolar	Viviendas, ilum.
Bifásico	220 V L-L	Bipolar	Tableros mixtos
Trifásico Y	380 V L-L	Tripolar	Industria, edificios
Trifásico Δ	220 V L-L	Tripolar	Motores pequeños
Monofásico	127 V L-N	Unipolar	Zonas antiguas

Resultados — Corriente de Diseño

Caída de Tensión (ΔV%)

Verifica que la caída de tensión en el circuito cumple con NB 777: ≤ 3% en circuitos finales, ≤ 5% total acumulado.

ΔV = k × I × L × (R·cosφ + X·sinφ) | R = ρ/S (Ω/m) | k = 2 mono/bif. / √3 tri | X ≈ 0.11–0.22 Ω/km (conduit PVC, IEC 60364)

Sistema eléctrico

Tensión nominal (V)

Corriente (A) — o ingresa potencia abajo

— O — Potencia (W) Si ingresas potencia, se calculará la corriente automáticamente

Factor de potencia (cos φ)

Longitud del circuito (m) Distancia real del cable (no cuenta ida y vuelta — la fórmula ya lo incluye)

Sección del conductor (mm²)

Temperatura de operación del conductor (Cu) Para Al multiplica ρ × 1.64 — lo hace automáticamente

Material del conductor

🔵 Cobre (Cu) ⚪ Aluminio (Al)

Incluir reactancia X (IEC 60364)

Límite máximo permitido ΔV%

Resultado — Caída de Tensión

Demanda Máxima del Tablero

Calcula la potencia total instalada y la demanda máxima aplicando factores de demanda por tipo de carga (NB 777 / IEC 60364-3).

DM = Σ(P_i × fd_i) | NB 777 CI+CT: ≤3000 VA→100% / 3001–8000 VA→35% / >8000 VA→25% | CF: ≤2 equip.→100% / 3–5→75% / ≥6→50%

NB 777 Factores de Demanda: Selecciona CI (iluminación), CT (tomacorrientes) o CF (fuerza/motores) en cada fila para aplicar automáticamente los factores escalonados de la norma boliviana. Para cargas especiales usa Factor Manual.

Sistema del tablero

Factor de potencia general (cos φ)

Descripción de la carga W / VA Cant. Tipo NB 777 / fd manual

Resultado — Demanda Máxima

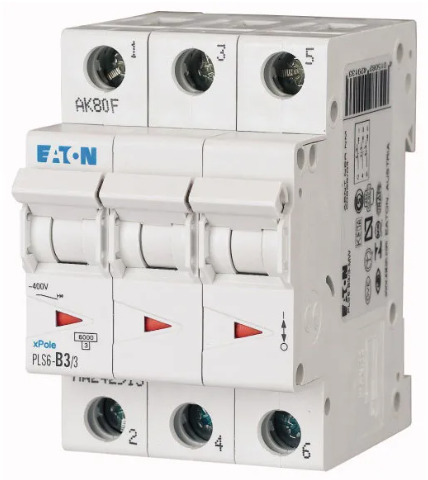

Dimensionamiento de Interruptor (Breaker)

Selecciona el interruptor termomagnético correcto. Condición IEC/NB: Id ≤ In(breaker) ≤ Iz_corr. Incluye factores de instalación, temperatura y agrupamiento.

Carga general: Id×fs ≤ In ≤ Iz_corr | Motor OCPD: In ≥ 2.50×Id (NEC 430.52) | Iz_corr = Iz × f_met × f_temp × f_grupo × f_Al

Tipo de protección

Carga general Motor eléctrico

Sistema eléctrico

Factor de seguridad (fs)

Corriente de diseño

Por corriente (A) Por potencia

Corriente de diseño Id (A)

Aumento de carga previsto (%) Id_eff = Id × (1 + %/100)

Condiciones de instalación

Tipo de instalación

Temperatura ambiente

Conductor

Cu — PVC 70°C

Cu — XLPE 90°C

Al — PVC 70°C

Al — XLPE 90°C

Circuitos activos en el mismo conducto / bandeja Varios cables en el mismo tubo o bandeja acumulan calor y reducen la ampacidad (factor NB/IEC)

Longitud de línea (m)

ΔV% máximo

Tensión del sistema V (V) Para cálculo de ΔV% (visible al ingresar longitud sin potencia)

Sección del conductor

Iz del cable a 30°C (manual) (A) Iz de referencia (PVC-B1, Cu, 30°C): 2.5mm²=21A 4mm²=28A 6mm²=36A 10mm²=50A 16mm²=68A 25mm²=89A

Curva del interruptor (IEC 60898)

Resultado — Interruptor Recomendado

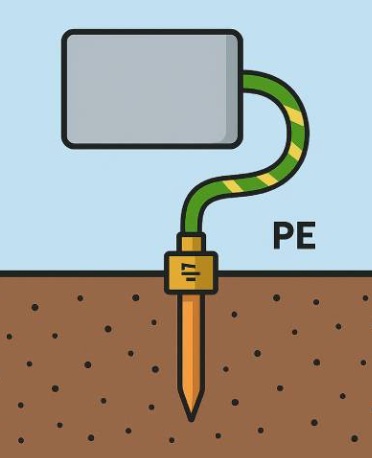

Puesta a Tierra — IEEE 80 / IEC 60364-5-54 / IEC 62305

Calcula la resistencia del electrodo (Dwight / Sverak) y la sección del conductor IEEE 80 §11 según instalación, electrodo, suelo y tratamiento.

Varilla: R=ρ/(2πL)×[ln(4L/d)−1] | Anillo: R=ρ/(2π²r)×[ln(8r/d)+ln(4r/h)−2] | Malla (Sverak): R=ρ×[1/Lt+(1/√A)×(1+1/(1+h√(20/A)))] | Cond.: S=Icc×√tf/α

Instalación a proteger (determina R máx.)

Tipo de electrodo

Longitud varilla L (m) Estándar: 1.5 m · 2.4 m (NEC mín.) · 3.0 m · 4.5 m

Diámetro varilla

Diámetro d manual (m) 5/8"=0.01588 m · 16 mm=0.016 m

N° varillas en paralelo

Separación S (m) Mín = 2×L

Tipo de suelo (resistividad ρ)

Resistividad ρ personalizada (Ω·m)

Tratamiento de suelo

Material del conductor de tierra IEEE 80 §11: S = Icc × √tf / α (adiabática)

Corriente de falla Icc (A) Residencial ≈1–5 kA · Industrial ≈10–50 kA

Tiempo de despeje tf (s) Residencial ≈1 s · Ind ≈0.5 s · Sub ≈0.1–0.2 s

Tipo de suelo	ρ típica (Ω·m)
Pantano / arcilla húmeda	10 – 40
Arcilla / limo	40 – 200
Arena húmeda	200 – 500
Grava / cascajo	500 – 2000
Roca compacta	2000 – 10000

* Medición real: método Wenner con telurómetro (IEEE 81)

Resultado — Puesta a Tierra

Cálculo de Iluminación — Método del Flujo Luminoso (CIE 97:2005)

N° de luminarias por método lúmenes con UF interpolado desde tablas CIE 97 y MF = LLMF×LSF×LMF×RSMF. Conforme EN 12464-1:2021 / ISO 8995-1 / RETILAP.

k = (L×W)/(Hm×(L+W)) | UF = UF_CIE(k,ρT,ρP)×Fd | MF = LLMF×LSF×LMF×RSMF | N = ⌈Em×A / (Φ×UF×MF)⌉

1. Grupo de local

Tipo de local (EN 12464-1:2021)

2. Categoría de luminaria

Luminaria (catálogo IEC/EN 62612)

3. Intervalo de mantenimiento Horas de operación entre limpiezas / reemplazos

Horas de uso anuales Residencial≈2000 · Oficinas≈2500 · Comercio≈3600 · Industrial≈4500

4. Largo L (m)

Ancho W (m)

Altura total H (m)

Plano de trabajo hpt (m) Escritorio=0.85 · Suelo=0.00

Tipo de montaje

5. Reflectancia techo ρT (%)

Reflectancia paredes ρP (%)

6. Ambiente / Contaminación

Resultado — Iluminación CIE 97

Potencia Activa, Aparente, Reactiva

Calcula P, S y Q a partir de tensión, corriente y factor de potencia.

Mono/Bifás: S=V·I | Trifás: S=√3·V·I | P=S·cosφ | Q=S·sinφ | S²=P²+Q²

Sistema

Tensión (V)

Corriente (A)

Factor de Potencia (cos φ)

— O — Calcular FP desde P y S

Potencia activa P (W)

Potencia aparente S (VA) — o reactiva Q (VAR)

¿El segundo valor es?

Resultados — Potencia

Longitud Máxima del Cable por Caída de Tensión

Calcula la distancia máxima que puede tener un circuito sin superar el ΔV% permitido por NB 777.

L_max = (ΔV% · V · S) / (k · P · ρ · 100) | k=2 mono/bifás, k=√3 trifás

Sistema

Tensión nominal (V) — se actualiza según sistema

Potencia de la carga (W)

Factor de potencia (cos φ)

Sección del conductor (mm²)

ΔV% máximo permitido

Resistividad del conductor (ρ)

Resultado — Longitud Máxima

Corriente de Cortocircuito (Icc)

Calcula la corriente de cortocircuito máxima desde el transformador y en un punto específico de la línea.

Icc_trafo = S / (√3·V·u_k%) | Icc_línea = V / (√3·Z_total) | Z_total = √((Z_t+R_l)²+X_l²)

DESDE EL TRANSFORMADOR

Potencia del transformador (kVA)

Tensión secundaria (V)

Impedancia de cortocircuito u_k (%) Típico: 4% distribución urbana, 6% subestación media

Icc — Transformador

EN UN PUNTO DE LA LÍNEA

Icc en inicio de línea (A) Resultado del cálculo anterior, o valor conocido

Longitud del tramo (m)

Sección del conductor (mm²)

Tensión de la línea (V)

Icc — En línea

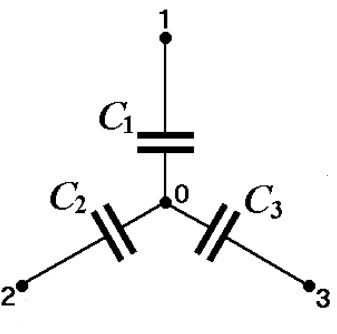

Corrección del Factor de Potencia — Banco de Capacitores

Calcula la potencia reactiva del banco de capacitores necesaria para mejorar el factor de potencia de una instalación.

Q_c = P·(tan φ₁ − tan φ₂) | C = Q_c / (2π·f·V²) [µF] | I_c = Q_c / (√3·V) [trifás]

Potencia activa P (kW)

Factor de potencia actual (cos φ₁) FP actual medido en el tablero

Factor de potencia deseado (cos φ₂) Mínimo exigido por ELFEC: 0.85 – objetivo ideal: 0.95

Tensión de la instalación (V)

Frecuencia (Hz)

Sistema

Conexión del banco (solo trifásico)

N° de escalones (banco escalonado)

Resultado — Banco de Capacitores

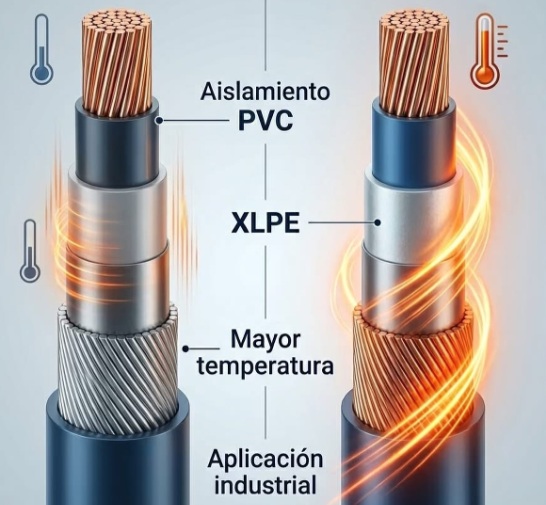

Temperatura del Cable y Pérdidas por Efecto Joule

Calcula la temperatura de operación del conductor y las pérdidas resistivas I²·R en el circuito.

θ_cable = θ_amb + (I/I_n)²·(θ_max−30°C) | P_loss = I²·R_total | R = ρ·L·k/S

Sistema

Corriente de trabajo I (A)

Corriente nominal del conductor In (A) Iz de la tabla de amperaje (Calculadora 2)

Temperatura máxima del conductor (°C)

Temperatura ambiente (°C)

Longitud del circuito (m)

Sección del conductor (mm²)

Material del conductor

Tensión del circuito (V)

Resultado — Temperatura y Pérdidas

Dimensionamiento de Transformadores

Calcula corrientes primaria y secundaria, relación de transformación, corriente de cortocircuito en bornes y caída de tensión del transformador.

n=V₁/V₂ | I₁=S/(√3·V₁) | I₂=S/(√3·V₂) | Icc=I₂/u_k% | ΔV_trafo≈u_k%

Tipo de transformador

Potencia nominal S (kVA)

Tensión primaria V₁ (V) Red de MT: 6 kV, 13.8 kV, 22 kV — Red BT: 220/380 V

Tensión secundaria V₂ (V)

Impedancia de cortocircuito u_k (%) 4% distribución — 5–6% potencia — 8–12% gran potencia

Factor de potencia nominal (cos φ)

POTENCIAS ESTÁNDAR (kVA)

5 · 10 · 15 · 25 · 37.5 · 50 · 75 · 100 · 150 · 200 · 250 · 315 · 400 · 500 · 630 · 800 · 1000 · 1250 · 1600 · 2000

Resultado — Transformador

Electrónica Básica

31 calculadoras: Ley de Ohm, divisores, BJT, MOSFET, Op-Amp, filtros, convertidores DC-DC, RF y más.

V = I × R | P = V·I = I²R = V²/R — Deja en blanco la incógnita

Tensión V (V)

Corriente I (A)

Resistencia R (Ω)

Ley de Ohm

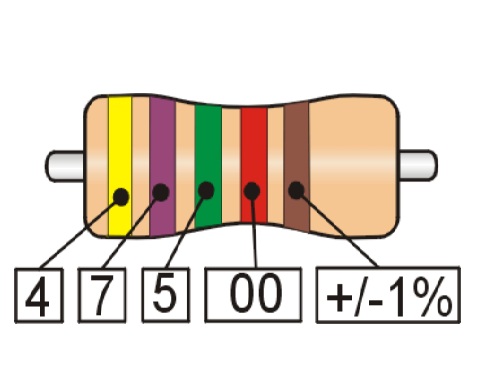

Código de Colores de Resistencias

Decodifica el valor de una resistencia por sus bandas de color (4 o 5 bandas).

4 bandas: R = (D1·10 + D2) × 10^M × Tolerancia | 5 bandas: R = (D1·100 + D2·10 + D3) × 10^M × Tol.

Número de bandas

TABLA DE COLORES

Color	Dígito	Multiplicador	Tolerancia
Negro	0	×1	—
Marrón	1	×10	±1%
Rojo	2	×100	±2%
Naranja	3	×1k	—
Amarillo	4	×10k	—
Verde	5	×100k	±0.5%
Azul	6	×1M	±0.25%
Violeta	7	×10M	±0.1%
Gris	8	—	±0.05%
Blanco	9	—	—
Dorado	—	×0.1	±5%
Plata	—	×0.01	±10%

Valor de la Resistencia

Selecciona los colores para ver el resultado.

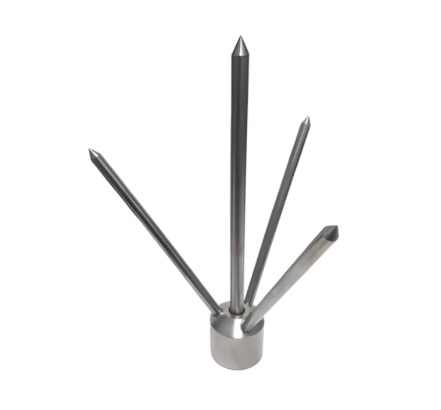

Pararrayos — IEC 62305 / NF C17-102 / UNE 21186

Análisis de riesgo completo (Nd vs Nc) y determinación automática del Nivel de Protección (LPL) según IEC 62305-2/3. También soporta captadores ESE/DAT según NF C17-102 / UNE 21186.

Norma de diseño

IEC 62305-2/3 (análisis riesgo) NF C17-102 / UNE 21186 (ESE/DAT)

Ae = L×W + 2H×(L+W) + π×H² | Nd = Ng × Ae × Ce × Cm × 10⁻⁶ | Rp = √(h × (2R − h))

L — Largo de la planta [m]

W — Ancho de la planta [m]

H — Altura suelo → cubierta [m] Suelo hasta techo, sin contar el mástil

h — Punta sobre la cubierta [m] Solo el mástil/captador sobre la terraza

Tipo de instalación a proteger Determina Nc (frecuencia tolerable de daños/año) y LPL mínimo

Ng — Densidad de rayos [rayos/km²/año] Cochabamba/Valles: 5-10 | Llanos: 8-15 | Altiplano: 3-7

Ce — Entorno de la estructura

Cm — Tipo de cubierta (material) IEC 62305-2 — Techo metálico reduce riesgo (Cm=0.5)

Sistema de captación

Resultados — Pararrayos IEC 62305 / NF C17-102

Tabla de Referencia — Radio de Protección por Altura

Radio de protección Rp en metros para distintas alturas de captador. Esfera rodante IEC 62305-3 (Rp = √(h×(2R−h))).

h punta (m)	LPL I (R=20m)	LPL II (R=30m)	LPL III (R=45m)	LPL IV (R=60m)	ESE ΔT=30 LPL III	ESE ΔT=60 LPL III

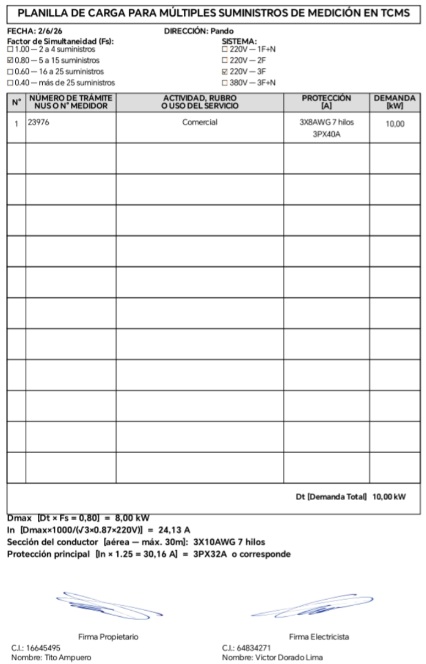

Planilla de Carga para Múltiples Suministros — ELFEC TCMS

Genera la planilla oficial de ELFEC para solicitar múltiples suministros de medición en TCMS. Completa los datos y calcula Dmax, corriente nominal y protección principal.

Fecha

Factor de Simultaneidad (Fs)

Sistema

Factor de Potencia (fp)

Dirección

N°	N° Trámite / Medidor	Actividad / Rubro / Uso del Servicio	Sistema	Conductor / Prot. Medidor	Protección [A]	Demanda [kW]

Resultados

Dimensionamiento de Barras de Cobre — Tableros

Selección de sección comercial por tabla ICEA/NB 777, circuitos, longitud total y patrón de perforaciones. Ref: IEC 61439 / NB 777.

kT = √[(70+ΔT−Tamb)/(70+50−35)] | Iz_corr = Iz_tabla × kT × f_inst | L_total = de+dla+2(nAis−1)·dAisCirc+max(0,N−nAis+1)·dcc+db
Patrón: extremo→●Línea→●Ais1→○Circ→○Circ→...→●AisF→extremo | nAis: 1 por cada 500 mm de vano

Sistema eléctrico

Id de fase — R/S/T o L (A)

Id neutro N (A) — vacío = igual a fase

T ambiente (°C)

ΔT máximo (°C)

Factor instalación f_inst

Circuitos por fase (R,S,T o L)

Ø orificio circuito / conexión Ø orificio aislador: 13 mm M12 — fijo

Incluir barra PE — Puesta a Tierra

▶ Opciones avanzadas

Medidas personalizadas (distancias entre orificios)

Sección de barra manual (fuerza la sección elegida, ignora cálculo automático)

Datos del proyecto (opcionales — aparecen en el PDF):

Proyecto / Tablero

Fecha

Barras de Cobre

Tabla ICEA/NB 777 — Barras Comerciales Cu

Iz en aire libre vertical, T_amb = 35°C, ΔT = 50°C (ref. base). Factor kT corrige para otras condiciones.

Sección	mm²	Iz (A)	Sección	mm²	Iz (A)
Espesor 2 mm
20×2	40	95	25×2	50	115
30×2	60	135	40×2	80	170
50×2	100	205	60×2	120	240
Espesor 3 mm
20×3	60	130	25×3	75	155
30×3	90	180	40×3	120	220
50×3	150	265	60×3	180	305
80×3	240	375	100×3	300	440
Espesor 5 mm
20×5	100	200	25×5	125	240
30×5	150	275	40×5	200	345
50×5	250	410	60×5	300	470
80×5	400	580	100×5	500	685
Espesor 8 mm
20×8	160	290	25×8	200	340
30×8	240	390	40×8	320	490
50×8	400	585	60×8	480	675
80×8	640	840	100×8	800	1000
Espesor 10 mm
20×10	200	340	25×10	250	400
30×10	300	465	40×10	400	580
50×10	500	690	60×10	600	790
80×10	800	985	100×10	1000	1175
120×10	1200	1360	150×10	1500	1625
200×10	2000	2055

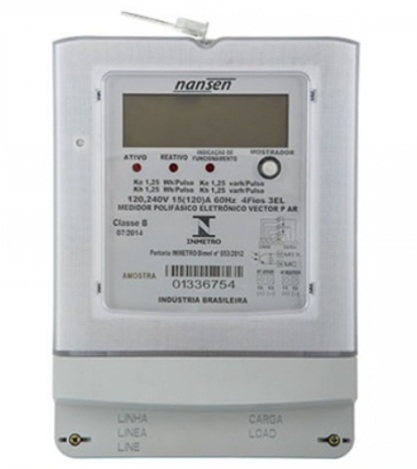

Solicitud de Suministro — ELFEC N042 / N044

Acometida BT (N042) y Media Tensión (N044). Calcula: tipo de suministro, corriente nominal, breaker, conductor, tipo de acometida (aérea/subterránea) y checklist ELFEC.

BT mono: In = P/(V·FP) | BT tri: In = P/(√3·V·FP) | FP = 0.87 | Acometida aérea: Cu concéntrico ≤30m | Subterránea: NYY >30m o >25mm²

Tipo de solicitud

Actividad / Uso

Demanda máxima (kW)

Distancia al punto de suministro (m) Desde el poste/red hasta la caja de medición.

Sistema de suministro BT

Media Tensión MT (> 1 kV) — demandas > 50 kW

Categoría de demanda (N042)

Ingresa la demanda kW

Acometida ELFEC

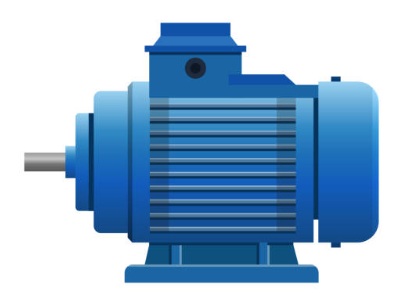

Motor Eléctrico — Protecciones y Conductor

Calcula la corriente nominal, protecciones (OCPD, relé térmico) y calibre mínimo del conductor según NEC 430 / IEC 60947-4 / NB 777.

Mono: In = Pnom/(V·fp·η) | Tri: In = Pnom/(√3·V·fp·η) | OCPD ≤ 250%·In (NEC 430.52) | Relé ≤ 125%·In (NEC 430.32)

Sistema eléctrico

Potencia nominal del motor

Tensión V (vacío = automático)

Factor de potencia fp

Rendimiento η (eficiencia) Típico IE2: 0.88–0.93 | IE3: 0.90–0.95

Tipo de arranque (factor de arranque)

NEC 430 / IEC 60947-4 / NB 777
Conductor: ≥ 125% × In (NEC 430.22)
Breaker OCPD: ≤ 250% × In (NEC 430.52)
Relé térmico: ≤ 125% × In (NEC 430.32)
1 HP = 745.7 W · 1 CV = 735.5 W

Resultados — Motor Eléctrico

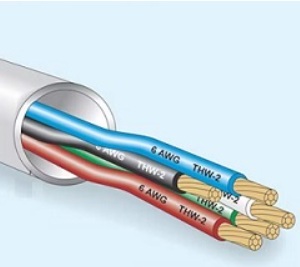

Llenado de Conduit / Tubería

Verifica el porcentaje de llenado del conduit según NEC 2020 Capítulo 9 / Tabla 1 y 5 (conductores THHN/THWN).

1 cond.: máx 53% · 2 cond.: máx 31% · 3+ cond.: máx 40% — Área total cables / Área interna conduit

Tipo y diámetro de conduit Área interna: 557 mm²

Resultado — Llenado de Conduit

Tabla de referencia — Áreas THHN/THWN (NEC 2020 Tabla 5)

Calibre	Área total (mm²)	Área conductor (mm²)
#14 AWG	8.97	2.08
#12 AWG	11.68	3.31
#10 AWG	17.09	5.26
#8 AWG	27.74	8.37
#6 AWG	38.06	13.30
#4 AWG	55.80	21.15
#3 AWG	69.68	26.67
#2 AWG	91.61	33.62
#1 AWG	119.35	42.41
#1/0 AWG	151.61	53.49
#2/0 AWG	194.19	67.43
#3/0 AWG	246.32	85.03
#4/0 AWG	312.90	107.20
250 kcmil	396.08	127.00
300 kcmil	456.32	152.00
350 kcmil	530.00	177.00
500 kcmil	726.00	253.00

Grupo Electrógeno — Dimensionamiento

Calcula la potencia mínima del generador en kVA considerando margen de reserva y el impacto de arranque de motores. Norma IEC 60034 / NEC 445 / NB 777.

kVA = P_diseño / fp | P_diseño = P_total × (1 + margen%) | S_rec = max(S_base, 0.7×S_base + P_motor×factArr/fp)

Potencia instalada total (kW)

Factor de potencia global fp

Margen de reserva (%) Recomendado: 20–25% para futura expansión

Potencia de motores con arranque simultáneo (kW) Ingresa 0 si no hay motores o el arranque es escalonado

Factor de arranque de motores

Resultados — Grupo Electrógeno

Banco de Baterías / UPS — Dimensionamiento

Calcula la capacidad (Ah) y configuración del banco de baterías para sistemas de respaldo, UPS o energía solar. Norma IEC 62040 / IEEE 1562.

Ah = E_real / (V_banco × DOD) | E_real = P×t / (η_inv × η_bat) | Config: N baterías 12V en serie × M en paralelo

Potencia total de la carga (W)

Autonomía requerida (h)

Tensión del banco de baterías (V)

Profundidad de descarga DOD Plomo-ácido / AGM: 0.50 · Gel: 0.60 · LiFePO₄: 0.80

Eficiencia del inversor η_inv

Eficiencia de las baterías η_bat

Resultados — Banco de Baterías

Nota: Esta herramienta es orientativa y de apoyo al diseño. Los resultados deben ser verificados por un ingeniero eléctrico o electromecánico asociado a las SIB. Las normas de referencia son la NB 777, IEC 60364 y las especificaciones técnicas de ELFEC Cochabamba. SIELMEIS no se responsabiliza por el uso indebido de esta calculadora. ¿Necesitas un profesional? Contáctanos →

⚡
